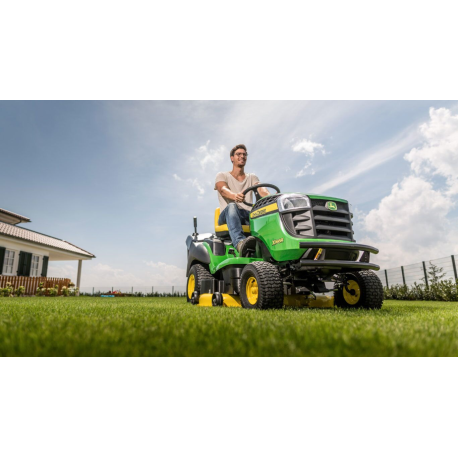

Tractor Cortacésped John Deere X166R 107cm Corte y Recogedor

Sistema Easy Change de cambio de aceite en 30 segundos

El sistema Easy Change creado por John Deere para cambiar el aceite del motor en 30 segundos hace que esta operación sea sencilla, rápida y limpia. Solo hay que enroscar un nuevo filtro lleno de aceite. No hace falta vaciar el aceite del motor.

El filtro Easy Change de John Deere es un depósito adicional de aceite de motor. Al cambiar el filtro se extraen los contaminantes retenidos y se sustituye aproximadamente 0,76 L (0,8 qt) del aceite de motor.

Pero las funciones del nuevo sistema no se limitan a la facilidad de uso. El sistema de cambio de aceite Easy Change ofrece importantes ventajas respecto al filtro de aceite tradicional de la Serie 100:

• Se utiliza un material de filtro sintético para lograr un filtrado más predecible y una mayor vida útil.


• La capacidad de filtrado es mayor a la de un filtro de aceite estándar.



  • Mayor superficie de filtrado


  • Mayor capacidad de caudal de aceite




• El sistema tiene 40% más volumen de aceite.


• El aceite y el motor funcionan más fríos.


• La válvula del filtro de aceite se cierra cuando se detiene el motor. Esto hace que se capturen las partículas filtradas y que estas no puedan regresar al motor.


• El riesgo de derrame durante el cambio de aceite se reduce considerablemente.


• Se reduce el aceite residual (y la producción de aceite nuevo) en más de 453.592,4 kg (1.000.000 lb) por año de producción del tractor.


• Este sistema no es simplemente una opción para hacer que los cambios de aceite sean más sencillos; estos motores son sometidos a los mismos procesos de prueba estrictos y se esperan los mismos resultados de siempre.

En parte debido a estas mejoras, no es necesario quitar y desechar todo el aceite del motor durante el mantenimiento.

Toda persona que usa el sistema Easy Change de John Deere ahorra tiempo y evita los inconvenientes del cambio de aceite tradicional. Antes, la mayoría de los propietarios de minitractores de la Serie 100 muy pocas veces o nunca realizaban el cambio de aceite de sus motores ellos mismos. Con el sistema Easy Change de John Deere, incluso los propietarios que anteriormente no consideraban la posibilidad de cambiar el aceite podrán realizarlo ahora con facilidad. El sistema de cambio de aceite en 30 segundos Easy Change es una solución sin inconvenientes ni complicaciones que no tiene competencia.

Las instrucciones de instalación están en el Manual del operador y en la caja de repuestos Easy Change de John Deere.

Por favor, recicle. Muchos de los programas de reciclaje de gobiernos locales, distribuidores autorizados, centros de autoservicio y almacenes de autopiezas perforan y reciclan el aceite y los filtros de aceite usados.

Placa de enganche y bastidor trasero reforzados

Sólido bastidor soldado en una sola pieza

El sólido bastidor de una sola pieza está fabricado con chapa de acero de 2,7 mm (0,105 pulg):

• El bastidor completo formado por soldadura robótica completa incorpora largueros de acero de alta resistencia para asegurar la máxima fiabilidad y duración.


• La plataforma de guardabarros de una sola pieza está atornillada al bastidor.

El eje delantero de hierro fundido es indeformable

Tractor X166R rematando alrededor de un árbol

Eje delantero y mangueta de rueda

El eje delantero está fabricado de resistente hierro fundido y es indeformable:

• Sistema de dirección similar a la de un automóvil proporciona robustez, bajo esfuerzo y radio de giro reducido.


• Los engrasadores facilitan un engrase regular para mantener la facilidad del manejo del volante y minimizar el desgaste.


• Las manguetas de la rueda delantera de gran diámetro, 1,9 cm (0,75 pulg) aseguran larga duración.

El capó no se abolla ni oxida e incluye faros principales de calidad para asegurar una excelente visibilidad

Capó fabricado en polímero JD Loy resistente a los rayos ultravioletas (UV)

Los faros principales de alta calidad proporcionan una buena visibilidad

El capó está fabricado en un polímero moldeado por inyección resistente a los rayos ultravioleta denominado JD Loy:

• El material JD Loy es duradero y resistente.



  • No se abolla ni oxida




• El color está integrado en el compuesto para que conserve su buen aspecto.


• El polímero JD Loy resistente a los rayos UV no se decolora con el tiempo.


• Las tomas de aire laterales del capó facilitan la refrigeración del motor y mantienen bajo el nivel de sonoridad.


• Dos faros principales proporcionan buena iluminación para los trabajos nocturnos.

Pedales de control hidro/automáticos

Pedales de control hidro/automáticos

La transmisión hidrostática Kanzaki® Tuff Torq® ofrece infinitas opciones de velocidades y permite cambiar el sentido de marcha fácilmente: Los dos pedales adyacentes controlan la velocidad y la dirección de desplazamiento:

• El control del acelerador, similar al de un automóvil, garantiza un manejo sencillo.


• El operador puede cambiar de dirección sin levantar los pies de la plataforma.

Transmisión hidrostática

Se utiliza una transmisión hidrostática Kanzaki Tuff Torq. Reúne los requisitos necesarios para un alto rendimiento y una máxima fiabilidad.

Kanzaki y Tuff Torq son marcas comerciales de Kanzaki Kokyukoki Manufacturing Company.

El puesto de mando está diseñado para asegurar comodidad

Cómodo puesto de mando (vista izquierda)

El puesto del operador está diseñado para ofrecer comodidad y facilitar el manejo:

• Los controles están ubicados donde son fáciles de alcanzar y usar para controlar el tractor


• El volante se encuentra en la posición y el ángulo adecuados para brindar al operador suficiente espacio y facilitar su uso


• El asiento está reclinado en el ángulo óptimo para proporcionar la mayor comodidad al operador

Volante y tablero de instrumentos

Reposapiés amplio con canales para residuos

Los mandos se pueden ver y manejar con facilidad:

• El volante Deluxe ofrece mayor comodidad y control al operador. Diámetro del volante:




• 30,5 cm (12 pulg) en el X146R


• 35,6 cm (14 pulg) en el X166R




• El interruptor de arranque se encuentra en el salpicadero para facilitar el arranque.

Incluye amplios reposapiés con alfombrillas de goma antideslizante y antivibraciones que brindan comodidad y seguridad al operador.

• Comodidad óptima para el operador


• Los canales para residuos contribuyen a mantener el área de reposapiés limpia y seca

Asiento con respaldo alto

Asiento está inclinado hacia arriba

Un cómodo asiento para el operador con un respaldo alto para un mejor apoyo. Un asiento cómodo es especialmente útil cuando se trabaja con el tractor durante largos períodos de tiempo. Altura del respaldo del asiento, 38,1 cm (15 in).

El asiento se puede abatir hacia adelante como protección frente a la intemperie y para facilitar el acceso al depósito de combustible.

Los resortes del asiento aseguran una suspensión suave

Asiento fácilmente ajustable

Los resortes del asiento absorben los baches para asegurar una suspensión más suave.

El asiento se puede ajustar fácilmente hacia adelante o hacia atrás con el operador sentado, con un recorrido longitudinal de 140 mm (5,5 pulg) y 10 posiciones diferentes.

Compartimento de almacenamiento y soporte para bebidas

Soporte para bebidas y almacenamiento con la tapa abierta

El soporte para bebidas se encuentra en el compartimiento de almacenamiento en el guardabarros derecho, comodidad y valor añadido para el usuario:

• El compartimiento de almacenamiento del X166R incluye una cubierta para proteger el contenido.


• Si se desea, la cubierta se puede pedir por repuestos y añadirla al X146R.

Volante de dirección y mandos

Instrumentos y mandos

El salpicadero integrado es a la vez atractivo y funcional:

• El horómetro hace que resulte fácil saber cuándo hay que realizar el cambio de aceite, así como otras tareas de mantenimiento.


• Los mandos están codificados por color para que el operador pueda identificarlos fácilmente.


• Los mandos están distribuidos lógicamente y se alcanzan con facilidad.


• El diseño funcional de los mandos confiere al tractor buen aspecto y sensación de confort.

Ajuste de altura de la plataforma de corte

Palanca de ajuste de altura de la plataforma de corte

La elevación por palanca asistida por resorte requiere poco esfuerzo y simplifica el ajuste de la altura de corte de la plataforma:

• Los incrementos de 0,64 cm (0,25 in) facilitan un ajuste preciso de la altura de corte.

Mando de la transmisión

Pedales adyacentes

Los dos pedales adyacentes controlan la velocidad y la dirección de desplazamiento:

• El control del acelerador, similar al de un automóvil, garantiza un manejo sencillo.


• El operador puede cambiar de dirección sin levantar los pies de la plataforma.


• La gran superficie de los pedales proporciona al operador una comodidad superior.

El embrague de la toma de fuerza (TDF) eléctrica resulta práctico y fácil de usar

Interruptor del embrague de la TDF

El embrague reforzado de la TDF eléctrica se controla por medio de un práctico interruptor montado en el salpicadero.

Mando del freno de estacionamiento

Palanca del freno de estacionamiento

Pedal de freno de estacionamiento

El control de freno de estacionamiento se alcanza y acciona con facilidad. Mantiene el pedal de freno seguro en la posición de bloqueo.

El capó de una pieza es sencillo de abrir

Adhesivo de los intervalos de mantenimiento en la parte interior del capó

El capó de una pieza se abre fácilmente para permitir la revisión y el mantenimiento del motor:

• Los puntos de servicio importantes están ubicados al alcance del operador.


• Un adhesivo de los intervalos de mantenimiento, convenientemente situado en la parte interior del capó, indica cuándo deben efectuarse estas tareas.

Filtro de aceite del motor de fácil mantenimiento

El asiento se inclina hacia arriba para facilitar el acceso a la abertura de llenado de combustible

Los filtros de aceite y de combustible del motor y el tubo de llenado/comprobación de aceite están expuestos apenas se abre el capó para un mejor mantenimiento. El sistema Easy Change™ de John Deere para cambiar el aceite del motor en 30 segundos hace que esta operación sea sencilla, rápida y limpia. Solo hay que enroscar un nuevo filtro lleno de aceite. No hace falta vaciar el aceite del motor.

El asiento se inclina hacia arriba para protegerlo de las condiciones climáticas y para facilitar la adición de combustible.

Interruptor RIO

Se desaconseja encarecidamente cortar el césped desplazándose marcha atrás.

El operador que considere necesario mantener el cortacésped (u otro implemento) activo mientras retrocede debe antes detener el tractor y asegurarse de que no haya nadie detrás de la unidad. Luego, deberá accionar (presionar) el botón RIO. El botón RIO se debe mantener pulsado en la posición de retroceso del implemento mientras se cambia a marcha atrás (en los modelos con transmisión hidrostática se pisa el pedal de marcha atrás).

El operador puede entonces liberar el botón y el cortacésped seguirá operando mientras que retrocede. También continuará funcionando cuando vuelva a avanzar. Este procedimiento debe repetirse cada vez que el operador decida mantener conectado el cortacésped mientras se desplaza marcha atrás. Si la toma de fuerza (TDF) del cortacésped está conectada y el operador pisa el pedal de marcha atrás antes de presionar el botón RIO, el motor se detiene. El motor se detendrá a menos que el operador presione el interruptor RIO o saque la reversa.

Cuando el motor se detiene, el operador debe volver a llevar el interruptor de la TDF del cortacésped a la posición OFF, pisar el pedal de freno, y luego girar el interruptor de arranque para poner en funcionamiento el motor.

X166R con plataforma de corte de 107 cm (42 pulg)

Transmisión de alto rendimiento por correa trapezoidal, se muestra el cortacésped de 92 cm (36 pulg) para X146R

El innovador diseño de la plataforma de descarga trasera Edge™ de 107 cm (42 pulg) combina las mejores características de fiabilidad y alto rendimiento para la siega y la recogida de restos de césped y hojas:

• La plataforma de corte está fabricada con acero de 3 mm (0,120 pulg) con un contorno fluido, una apariencia de alta calidad y un excelente rendimiento.


• Al carecer de tubo de descarga lateral, el cortacésped puede rematar por ambos lados para realizar una siega más eficiente y versátil.



  • Una ventaja adicional es que requiere menos espacio de almacenamiento.




• La transmisión por correa trapezoidal de la cuchilla sin sincronizar añaden mayor fiabilidad y un funcionamiento sin problemas.


• El desalineado de las cuchillas del cortacésped permite su solapamiento gracias a la utilización de una transmisión por correa trapezoidal.



  • Las cuchillas realizan un corte limpio sin hacer contacto entre sí.




• La correa trapezoidal de alto rendimiento y una polea tensora grande con resorte transmiten la potencia a las cuchillas del cortacésped de forma eficiente y fiable.


• Las cuatro ruedas del cortacésped contribuyen a nivelar el corte y reducen las posibilidades de dañar el césped.


• El incremento en la altura de corte de 0,64 cm (0,25 pulg) permiten segar con el cortacésped a una altura óptima.


• Un sistema de nivelación rápida de la plataforma asegura su correcto ajuste.

Ejemplo del adaptador para el extremo de la manguera a utilizar con la toma de limpieza

El interior de la plataforma de corte carece de resaltes u obstrucciones que interrumpan el paso de material para asegurar el máximo rendimiento de corte y recogida:

• El césped segado fluye suavemente alrededor de la plataforma y sube por el conducto hasta el recogedor.


• Las acumulaciones de césped segado sin mínimas asegurando alto rendimiento continuado y una fácil limpieza.


• Las cuchillas de descarga especiales (equipo estándar) incorporan deflectores de gran tamaño que lanzan el césped segado hacia arriba por el conducto y hasta el recogedor.


• El cortacésped carga y compacta el recogedor de 300 l (8,5-bu) con un gran volumen de césped segado y/o hojas.

Toma de limpieza

Ejemplo del adaptador para el extremo de la manguera a utilizar con la toma de limpieza

Se suministran tomas de limpieza a ambos lados de la plataforma de corte. Se pueden utilizar para suministrar agua a la parte inferior de la plataforma para que pueda limpiarse fácilmente después de su uso:

• Las tomas de limpieza están diseñadas para mangueras de conexión rápida.


• Conecte la manguera a la toma de limpieza a un lado de la plataforma y ponga en marcha el cortacésped para limpiar.


• El uso de las tomas de limpieza permite limpiar la parte inferior de la plataforma y el conducto.


• Las tomas de limpieza funcionan mejor si se utilizan inmediatamente después de finalizar la tarea de corte.


• Al accionar la plataforma de corte mientras circula agua, se elimina el césped cortado.


• La utilización de las tomas de limpieza evita que la acumulación de material afecte al rendimiento la próxima vez que se emplee la cortacésped.

El adaptador para el extremo de manguera apropiado para la toma de limpieza se puede obtener localmente.

Deflector trasero opcional

Deflector trasero opcional en funcionamiento

El deflector trasero opcional (BG20561) se instala fácilmente en lugar del recogedor:

• No se requieren herramientas para realizar la instalación


• Esparce uniformemente el césped segado detrás del tractor

Tapón de mulching opcional (se muestra un típico tapón de mulching, no el BG20560)

El tapón de mulching opcional (BG20560) se instala fácilmente en lugar del recogedor:

• Cuando no se desea recoger el césped segado y las hojas, puede instalar las cuchillas y el tapón de mulching. El recogedor trasero se puede retirar fácilmente para instalar el tapón de mulching.


• El tapón cierra la abertura de la parte inferior de la plataforma para impedir que entre material en el tubo.


• Se proporcionan cuchillas especiales para mulching para optimizar el rendimiento de dicha tarea.


• Las cuchillas para mulching también asegurarán un excelente rendimiento cuando se utilicen con el deflector de descarga trasero y un buen rendimiento de recogida. Al recoger en condiciones de trabajo difíciles o húmedas, puede ser necesario reinstalar las cuchillas de recogida estándar para lograr un rendimiento óptimo.

Tractor X146R segando el césped

El recogedor de 300 l (8,5-bu) se eleva para descargar los restos de césped

Este recogedor trasero de gran capacidad hace que la recogida de césped y hojas sea fácil. El diseño trasero brinda una excelente maniobrabilidad al realizar el corte.

El recogedor de 300 l (8,5-bu) de capacidad almacena mucho material prolongando el tiempo de corte entre vaciados. Se puede vaciar fácilmente el recogedor desde el asiento del operador.

La parte inferior de plástico resistente durará un largo tiempo, incluso operando en las condiciones más duras.

Interruptor detector de recogedor lleno

Luz testigo de recogedor lleno en el salpicadero del tractor

Cuando el recogedor está lleno, se enciende una luz en el salpicadero y suena una alarma, para alertar al operador. Éste deberá desconectar la toma de fuerza (TDF).

• Cuando hay suficiente material en en el recogedor para activar el interruptor detector, se enciende la luz testigo de depósito lleno del salpicadero y comienza a sonar la alarma simultáneamente.


• Esto reduce las posibilidades de atascar el sistema.


• El recogedor debe estar lleno con suficiente material para encender el interruptor de recogedor lleno, la luz testigo del recogedor y la alarma.

Recogedor de 300 L (8,5-bu) de fácil vaciado

Bloque ajustable del recogedor

El recogedor se vacía elevando la palanca del recogedor y luego llevándola hacia adelante. Utilizando el impulso de la palanca larga, tire hacia adelante lo suficientemente fuerte como para superar el bloqueo del recogedor bajo tensión y gire el recogedor hacia arriba.

El bloqueo del recogedor se puede ajustar fácilmente a las condiciones y las preferencias del operador:

• El muelle puede colocarse en cualquiera de los tres orificios.


• Para trabajar en condiciones de terreno irregular o en pendiente, se requiere mayor esfuerzo para accionar el bloqueo.

Soporte delantero del recogedor

Enganche de equipo estándar

El recogedor se extrae fácilmente del tractor utilizando la palanca trasera para elevar el extremo posterior del recogedor 25 grados, o unos 13 cm (5 pulg). Luego, se usan asas para elevar el recogedor verticalmente hasta sacarlo de las muescas en los soportes de montaje:

• No se necesitan herramientas.


• No hace falta desconectar nada.

Extraer el recogedor del tractor permite la utilización de características adicionales del tractor, incluyendo:

• Deflector trasero opcional


• Tapón de mulching opcional


• Enganche trasero de accesorios


• Palanca de liberación de remolque

Los interruptores de bloqueo proporcionan seguridad al operador y a las personas que pueda haber en las proximidades

Operador segando césped con tractor X146R

Pedal de frenos y freno de estacionamiento

Los interruptores de bloqueo de seguridad están diseñados para proteger al operador y a las demás personas en la cercanía. El operador debe estar en el asiento para ponerse en marcha a trabajar con el tractor. El pedal de freno debe estar pisado o el freno de estacionamiento aplicado para que el motor del tractor arranque.

Interruptor de bloqueo instalado en el recogedor

Cuando se extrae el recogedor, un interruptor de bloqueo de seguridad previene que la plataforma de corte se accione a menos que el deflector trasero o el tapón de mulching estén instalados. Sin embargo, el motor y el tractor seguirán funcionando y se podrá utilizar el enganche trasero.
